On est sur un chantier, une prise ne répond plus, un luminaire reste éteint après remplacement de l’ampoule. Avant de démonter quoi que ce soit, le multimètre en mode continuité permet de localiser la coupure en quelques secondes. Encore faut-il savoir ce que le bip signifie vraiment, et surtout ce qu’il ne dit pas.
Seuil de déclenchement du bip : chaque multimètre a sa propre logique
On pourrait croire que le mode continuité fonctionne de la même façon sur tous les appareils. En pratique, le seuil de résistance qui déclenche le buzzer varie d’un modèle à l’autre.
Lire également : Vie privée en ligne : conseils pour protéger ses données personnelles
Certains multimètres bipent en dessous de quelques dizaines d’ohms, d’autres montent plus haut. Un fil long ou de faible section peut afficher une résistance suffisante pour que le bip ne se déclenche pas, sans qu’il y ait de coupure réelle.
Avant toute mesure, on court-circuite les pointes de touche entre elles pour vérifier que le buzzer sonne et que l’afficheur descend proche de zéro. Cette étape prend deux secondes et évite de partir sur une fausse piste. Si le bip ne se déclenche pas pointes jointes, on change les piles ou on vérifie les cordons.
Lire également : Transports en 2050 : vision futuriste et enjeux de demain
Préparer le circuit avant un test de continuité au multimètre
La règle de base semble évidente (couper le courant), mais on la résume souvent trop vite. Sur le terrain, la procédure comporte trois temps distincts qui protègent à la fois l’opérateur et l’appareil de mesure.
- Couper le disjoncteur concerné au tableau électrique, puis vérifier l’absence de tension avec le multimètre en mode voltmètre entre phase, neutre et terre. Un disjoncteur étiqueté ne garantit pas qu’on a coupé le bon circuit.
- Sur des montages comportant des condensateurs (alimentations, variateurs, certains luminaires LED), attendre que la décharge soit complète. Une tension résiduelle fausse la mesure de continuité et peut endommager le multimètre.
- Débrancher ou isoler le composant à tester quand c’est possible. Un fil connecté à un circuit plus large peut donner un chemin de retour parasite qui masque une coupure.
Ce protocole s’applique aussi bien sur un tableau résidentiel que sur une armoire industrielle. La différence, c’est que sur une armoire, les condensateurs de filtrage sont plus fréquents et la décharge prend plus de temps.
Lecture du multimètre en mode continuité : interpréter le résultat terrain
Bip franc et résistance proche de zéro
Le circuit est continu. Le fil, le fusible ou le contact testé laisse passer le courant. On passe au tronçon suivant si le problème n’est pas là.

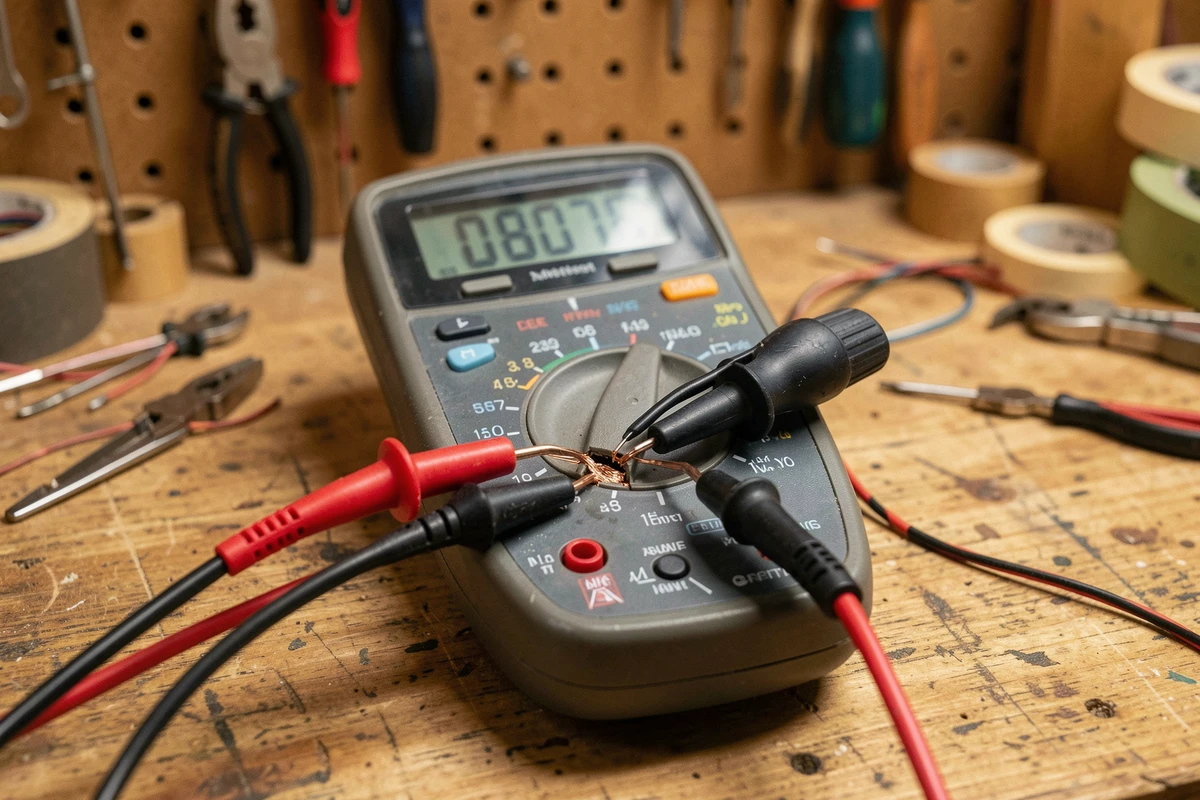

Pas de bip et affichage OL (overload)
Le circuit est coupé, la résistance est infinie. On a trouvé le tronçon défaillant : fil sectionné, fusible grillé, contact de connecteur ouvert, ou soudure cassée.
Valeur qui fluctue ou bip intermittent
C’est la situation la plus piégeuse. Une mesure instable peut signaler une coupure intermittente, pas une rupture franche. Un fil dont l’âme est partiellement rompue, un bornier mal serré ou une cosse oxydée produisent ce type de lecture. Le contact se fait et se défait selon la position du câble.
Pour confirmer, on bouge délicatement le fil pendant la mesure. Si la valeur saute ou si le bip s’interrompt, la coupure partielle est confirmée. Ce genre de défaut provoque des pannes aléatoires que la simple inspection visuelle ne révèle pas.
Méthode de recherche par dichotomie sur un fil long
Quand on sait qu’un circuit est coupé mais qu’on ne sait pas où, tester le fil de bout en bout ne suffit pas. On perd du temps à inspecter visuellement chaque centimètre. La dichotomie est plus rapide.
On commence par tester la continuité sur la totalité du fil. Pas de bip : la coupure est quelque part entre les deux extrémités. On accède alors à un point intermédiaire (boîte de dérivation, domino, bornier) et on teste chaque moitié séparément.
La moitié qui affiche OL contient la coupure. On répète l’opération en subdivisant jusqu’à isoler le tronçon défaillant. Sur une installation domestique avec deux ou trois boîtes de dérivation, on localise le problème en trois mesures au lieu de dix.

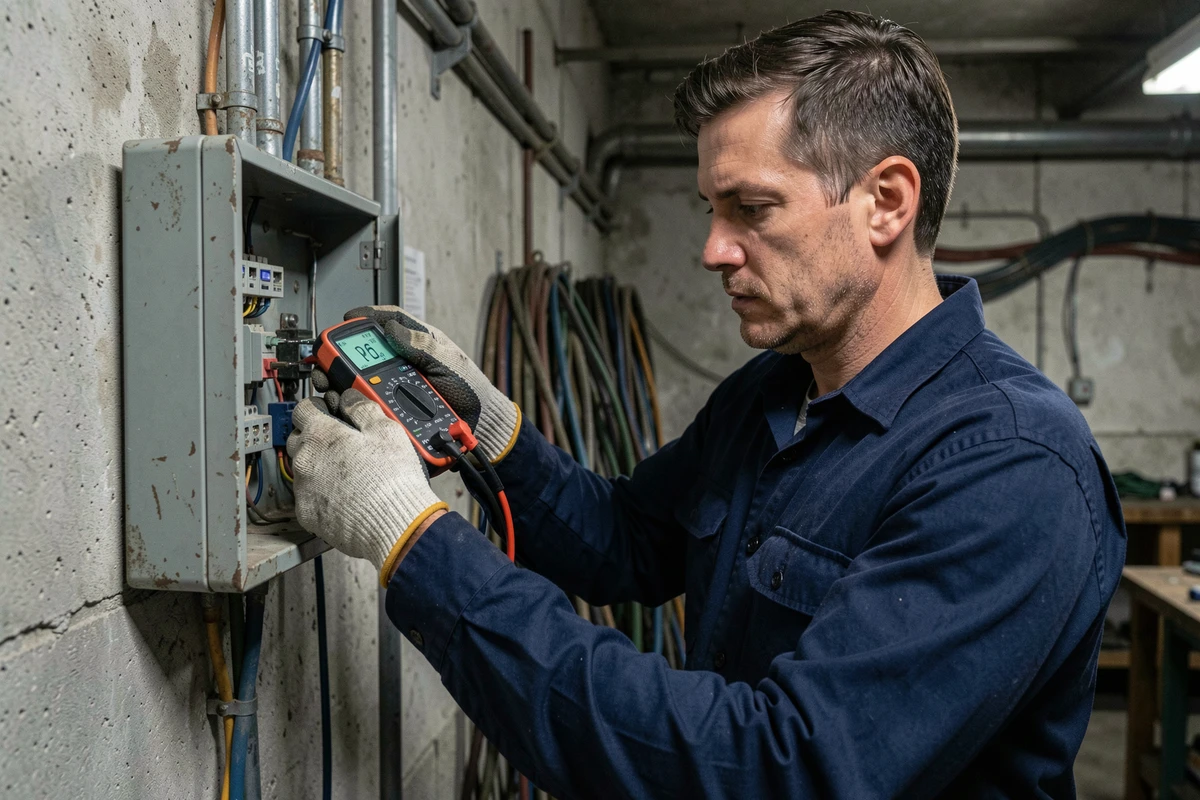

Cette méthode fonctionne aussi pour identifier un circuit parmi d’autres dans un tableau électrique ancien où le repérage a disparu. On place une pointe sur le départ au tableau, et un collègue teste les prises ou points lumineux un par un avec l’autre pointe. Le bip identifie le circuit rattaché à chaque disjoncteur.
Continuité ne veut pas dire composant en bon état
Le mode continuité du multimètre envoie un faible courant et détecte si un chemin électrique existe. C’est tout. Un fil continu peut avoir une résistance anormalement élevée qui provoquera des chutes de tension en fonctionnement, sans que le test de continuité simple le signale.
Un fusible peut laisser passer le courant de test du multimètre tout en étant dégradé. Un contact de relais peut biper en statique et coller en charge. Le test de continuité répond à une seule question : le chemin existe-t-il, oui ou non ?
Pour aller plus loin, on bascule en mode ohmmètre et on note la valeur de résistance affichée. Un fil de quelques mètres en cuivre affiche une résistance très faible. Si la valeur monte de façon inhabituelle, il y a un problème même si le bip sonne. Les retours varient sur ce point selon la longueur et la section du fil, mais toute valeur nettement supérieure à ce qu’on attend mérite investigation.
Le multimètre en mode continuité reste l’outil de premier tri le plus rapide pour localiser un circuit coupé. Maîtriser la logique du bip, vérifier l’absence de tension avant chaque test, et savoir passer en ohmmètre quand la continuité seule ne suffit pas : ces trois réflexes couvrent la majorité des diagnostics terrain sur une installation résidentielle ou un équipement courant.
